Granit Mermer Ve Kuvars için Kum Patlatma Makinesi

Mermer için özel kumlama makinesi, mermer yüzey kumlama gereksinimlerine göre tasarlanmış ve üretilmiş yeni bir özel kumlama makinesi türüdür. Kötü kusurlar iş verimliliğini büyük ölçüde artırır ve işçilerin emek yoğunluğunu azaltır.

Bu makine aşağıdaki özelliklere sahiptir:

1. Ekipman, aşınmaya dayanıklı bir makaralı masa sistemi, kumlama odası, kumlama makinesi, atış sirkülasyon arıtma sistemi, toz giderme sistemi ve elektrik kontrol sisteminden oluşur. İş parçası, besleme ucunun yanından yerleştirilir, ön sızdırmazlık odasına, kumlama odasına ve arka sızdırmazlık odasına taşınır ve boşluk ucunun tarafı boşaltılır.

2. Mermer levha, iş parçasını atma ve dövme etkisini büyük ölçüde artıran değişken frekanslı yürüme işlevini gerçekleştirebilir. En gelişmiş frekans dönüşüm hızı düzenleme yöntemi benimsenmiştir.

3. Kumlama odası gövdesinin ve atış püskürtme tekerleğinin düzeni, bilgisayar 3D dinamik projeksiyon simülasyonundan sonra belirlenir.

4. GF teknolojisi tarafından üretilen büyük kumlama kapasitesine ve yüksek atış kumlama hızına sahip 4 set kumlama makinesi kullanarak, tek bir makinenin kumlama kapasitesi 180 kg / dak'ya ulaşabilir ve atış hızı 78 m / s'den fazla ulaşabilir, bu da temizleme verimliliğini ve temizleme etkisini büyük ölçüde artırır. . Özel atış ayırma yapısı, mermi kullanım oranını %98'e çıkarırken, sıradan kumlama makinesi sadece %80'dir.

5. Ayırma cihazı, ayırma etkisini önemli ölçüde artırabilen dünyadaki en gelişmiş BE tipi tam perde cüruf ayırıcıyı benimser.

6. Her iki uçta sızdırmazlık odaları ve çok sayıda dış çelik atış radyasyonunu önlemek için kauçuk sac perdelerin çok aşamalı sızdırmazlığı ile donatılmıştır, iyi sızdırmazlık etkisi ve uzun servis ömrü ile.

7. Hap beslemesi için valf anahtarı, işçilerin emek yoğunluğunu etkili bir şekilde azaltan pnömatik bir anahtar benimser.

8. Toz giderme sistemi bir darbe geri üfleme torbası filtresi kullanabilir ve toz emisyon konsantrasyonu 30 mg / m3'ten azdır.

Teknik Özellikler:

Mermer levhanın maksimum boyutu: 900 * 3000mm

İş parçası yüksekliği: 20 ~ 100mm

Silindir sistemi

İş parçası taşıma hızı: 2-15m / dak (frekans dönüşüm hızı regülasyonu)

Normal çalışma hızı: 4 ~ 8m / dak

Redüktör modeli: XWED2.2-4-1/29

kumlama makinesi

Toplam kumlama kapasitesi: 4180 kg/dk

Toplam güç: 411 kw

kaldırmak

Kaldırma kapasitesi: 45 t/h

Redüktör modeli: XWD4-4-1/29

Güç: 4 kw

Splitter

Ayırma kapasitesi: 345 t/h

Yanal vidalı konveyör

Taşıma kapasitesi: 45t / s

Redüktör modeli: XWD2.2-4-1/29

Redüktör gücü: 2.2kw

Uzunlamasına vidalı konveyör

Taşıma kapasitesi: 45 t/h

Redüktör modeli: XWD2.2-4-1/29

Redüktör gücü: 2.2 kw

Merminin ilk yüklemesi: 1,5 t

Tel kesim atış çapı: 1.5-2.0 mm

Toplam hava hacmi: 15000 m/h

Toplam güç: 70 kw

Ekipman bileşimi ve yapısal özellikleri:

Taş tekstüre makinesi, silindir tipi bir kumlama ekipmanıdır. Bir temel, toz giderme sistemi, elektrik kontrol parçası vb.

Kumlama temizleme odası, oda duvarı ve iç koruma plakasından oluşur. Kumlama temizleme odasının kabuğu, iş parçasının kumlama temizliği için kapalı ve geniş bir çalışma alanı olan çelik plaka kaynaklı bir yapıdır. Kumlama temizleme odasının üst duvarı, temizlenen iş parçasının üstünde kapsamlı kumlama temizliği sağlamak için 4 set Q034Z11A kumlama tekerleği tertibatı ile donatılmıştır. Hazne, δ12 kalınlığında bir ZGMn13 kalkanı ile kaplıdır. Ve hepsi sökülmesi ve değiştirilmesi kolay olan koruyucu somunlarla preslenir.

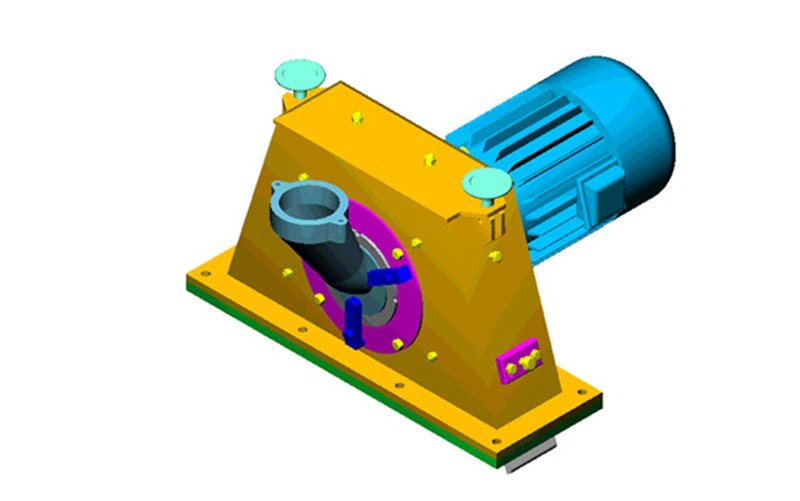

Kumlama makinesinin tertibatı:

Kumlama tekerleği tertibatı bir kumlama tekerleği ve bir motordan oluşur. Kumlama makinesi modeli Q034A'dır; güç 11Kw'dir. Atış patlatma makinesi esas olarak pervane gövdesi, bıçak, atış tekerleği, yönlü manşon, kapak, uç koruma, üst koruma, yan koruma vb. Bu makinede kullanılan Q034Z11 konsollu santrifüjlü kumlama makinesi, yüksek verimlilik, uygun kurulum ve bakım, küçük bir ayak izi avantajlarına sahiptir ve sola ve sağa dönebilir. Hızlı dönüş sürecinde, bıçak herhangi bir sabit fikstür olmadan, santrifüj kuvveti ile sabitlenir. Bıçağı çıkarırken, bıçağı çıkarmak için bıçağın dış ucuna dokunmanız yeterlidir ve sekiz bıçağın çıkarılması sadece 10-20 dakika sürer. Buna ek olarak, bu kumlama makineleri serisi, bıçakları çıkarırken atış ayırma tekerleğinin ve yönlü manşonun aşınmasını da kontrol edebilir. Ek olarak, kumlama makinesinin ana mili kasaya monte edilir ve ana şaftı sabitlemek için delikler ve gövde üzerindeki yön manşonu bir kerede işlenir, böylece atış tekerleğinin mermi üzerindeki sürtünmesini ve yönlü manşonun sıkılması olgusunu azaltır. Ayrıca kumlama verimliliğini de büyük ölçüde artırır. Yönlü manşonun kullanımı sırasında, dikdörtgen pencerenin aşınması sık sık kontrol edilmelidir. Pencere yaklaşık 5 mm aşındığında, yaklaşık 5 mm geri döndürülmelidir (pervanenin dönüş yönüne göre). Pencere 15 mm'den fazla aşındığında, değiştirilmelidir, aksi takdirde, Merminin radyal saçılma açısı orantılı olarak artacak ve korumanın daha hızlı aşınmasına ve temizlik verimliliğinin azalmasına neden olacaktır.

Kovalı elevatör:

Kova asansörü, sikloidal bir fırıldak redüktörü, üst ve alt silindirler, konveyör bandı, hazne, kapalı namlu ve germe cihazından oluşur. Kovalı elevatörün alt besleme portu uzunlamasına vidalı konveyöre bağlanır ve üst besleme portu separatöre bağlanır. Vinç muhafazası, güzel bir görünüm ve iyi bir sertlik ile kaynaklı yapıyı benimser. Üst ve alt silindirler, kaldırma kayışı ile kasnak arasındaki sürtünme kuvvetini artıran, eski moda hafif kasnağın kayma fenomenini önleyen ve kaldırma kayışının ön yükleme kuvvetini azaltan aynı çapa sahip gelişmiş çıta kaynak tipi poligonal yapıyı benimser. Haznenin bakımı ve değiştirilmesi için vinç kapağında bir erişim kapısı kapağı vardır. Alt sürücüye, alt mermisinin tıkanıklığını gidermek için alt mahfazadaki kapıyı açarak servis yapılabilir. Makine döndürmek için düz bir kayış kullanır. Çalışırken, konveyör bandına sabitlenmiş hazne, asansörün altındaki peletleri sıyırır ve daha sonra asansör motorunun tahrikinin altında, peletler asansörün üstüne gönderilir ve son olarak, peletler santrifüjlü yerçekimi ile beslenir. Hap kumu ayırıcı. Aynı zamanda, vinç bir dizi germe cihazı ile donatılmıştır. Kayış gevşek olduğunda, vincin üst kısmının her iki tarafındaki ayar cıvataları ayarlanarak kayış sıkılmalıdır. Ayar aralığı 100 mm'dir.

Uyarmak:

Kasnağı sıkarken, vinçin ayar cıvatası, vinç seviyesinin üst kasnağını koruyacak şekilde ayarlanmalıdır. Kayış sapmasını ve vinç kapağı ile çarpışmayı önlemek için.

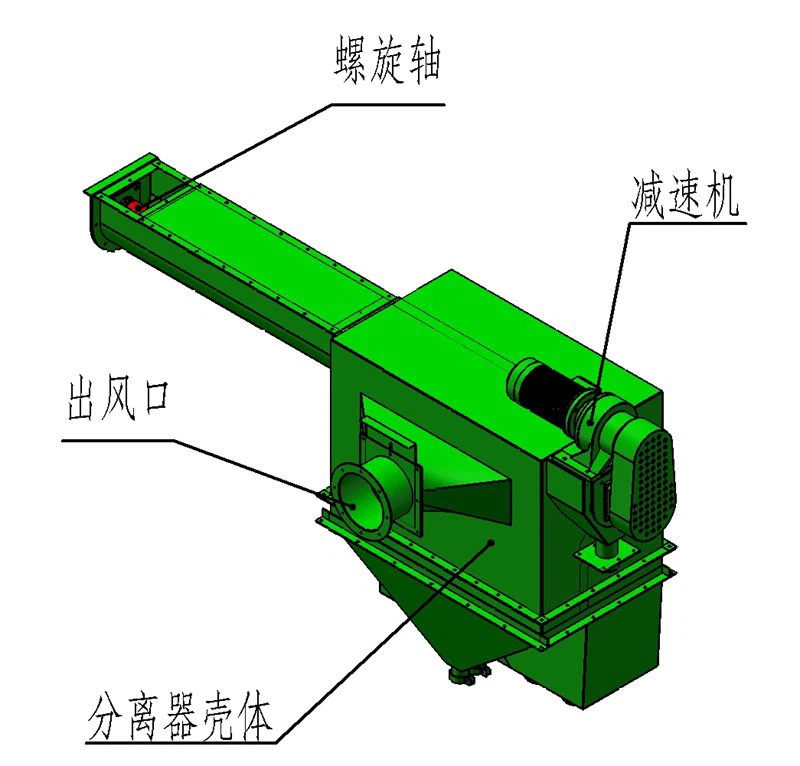

Hap kumu ayırıcı:

Bu makine, gelişmiş tam ekran tipi kumul ayırıcıyı benimser. Separatör bir ayırma bölgesi, bir pelet silosu ve benzerlerinden oluşur. Pelet-kum karışımı, ayıklama alanına vinçten girer ve ayırma alanının tüm uzunluğu boyunca eşit olarak dağıtılır, bir akış perdesi şeklinde ayırıcıya düşer ve toz toplayıcı fan, ayırıcının hava emme deliğinden hava çeker. Yerçekimi kazanma prensibi kullanılarak, mermiler ve metal oksit cilt parçaları, kırık mermiler ve toz etkili bir şekilde ayrılır. Separatörün dikey ve yatay ayar bölmeleri arasındaki dikişi ayarlamak, kumaş tabakasının yüksekliğini ve yörüngesini iyileştirebilir. Ayırma alanındaki ayar bölmelerinin ayarlanması ile iyi bir ayırma etkisi elde edilebilir ve ayırma verimliliği% 99'a kadar çıkabilir. Büyük taneli atıklar, kum sızıntısı plakası tarafından engellenir (tıkanmayı önlemek için sık sık kontrol edilmesi ve temizlenmesi gerektiğini unutmayın), ince peletler spiral körüklerden asansöre akar ve toz, atık çıkışından spiral körüklerden kendi kendine sağlanan atık variline akar. Mermi, dolaşım için kum sızıntı plakasından pelet silosuna girer.

Mermi Kontrol Sistemi:

Kumlama makinesinin kumlama miktarı pnömatik bir kapı tarafından kontrol edilir. Pnömatik kapının anahtarı bir silindir tarafından tahrik edilir ve kapı açıklığının boyutu, ayar somununun konumu ayarlanarak kontrol edilir. Bununla birlikte, mermi akışının boyutunun, kumlama makinesi motorunun gücünü aşmaması gerektiğine dikkat edilmelidir. Çok büyükse, motoru yakar.

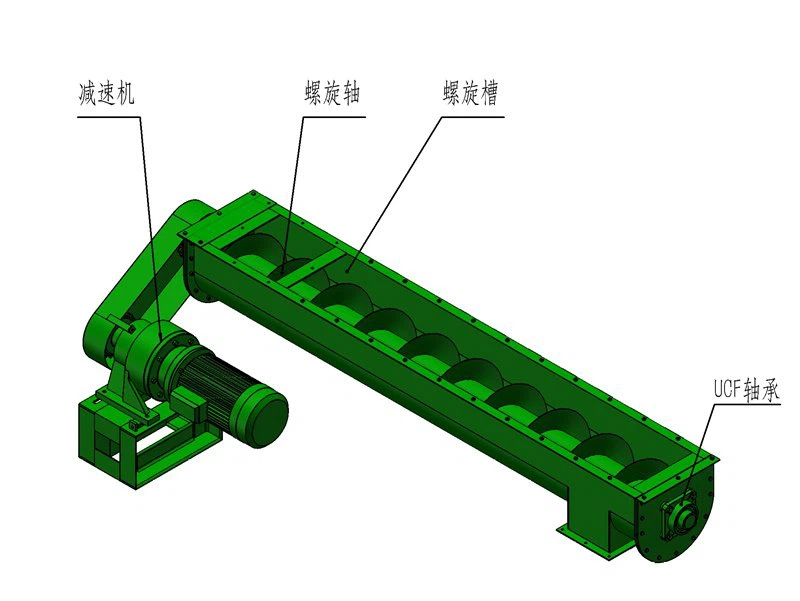

Vidalı konveyör:

Bir vida mili, bir redüktör, bir redüktör tabanı ve bir kapaktan oluşur ve taşıma kapasitesi 45 t / s'dir. İşlevi, atış sirkülasyon sisteminde önemli bir taşıma bileşeni olan kumlanmış kum karışımını toplamak ve asansöre taşımaktır.

Toz giderme sistemi:

Çevre kirliliğini önlemek için, makine bir toz giderme sistemi ile donatılmıştır. Sistem, MC100 darbeli geri üfleme torbası filtresi, santrifüjlü fan (motor gücü 15KW) ve temizleme odasından bağlantı borularından, ayırıcıdan toz toplayıcıya vb. Çalışma prensibi aşağıdaki gibidir: kumlama makinesi tarafından üretilen toz yüklü gaz, torba filtreye birincil ayırıcı ve bağlantı boru hattından girecektir.

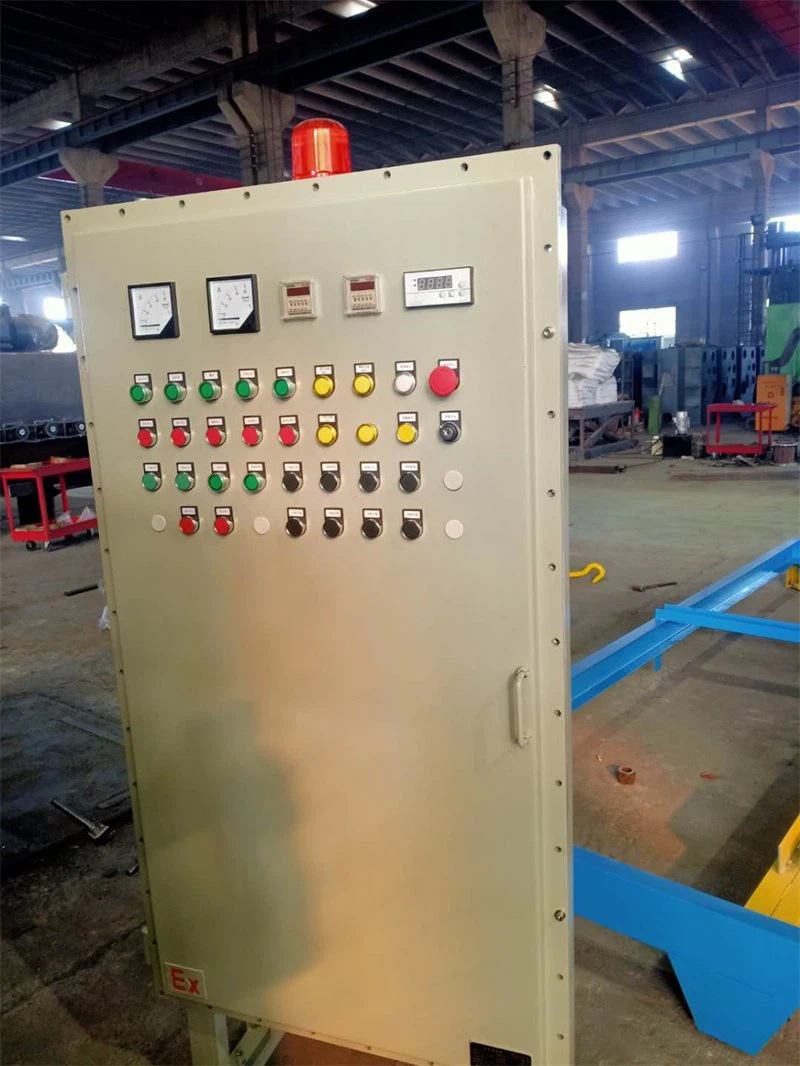

Elektrik kontrol sistemi:

Elektronik kontrol sisteminin kontrol prensibi, çalışması ve bakımı hakkında ayrıntılı talimatlar için lütfen elektrik kullanım kılavuzuna bakın.

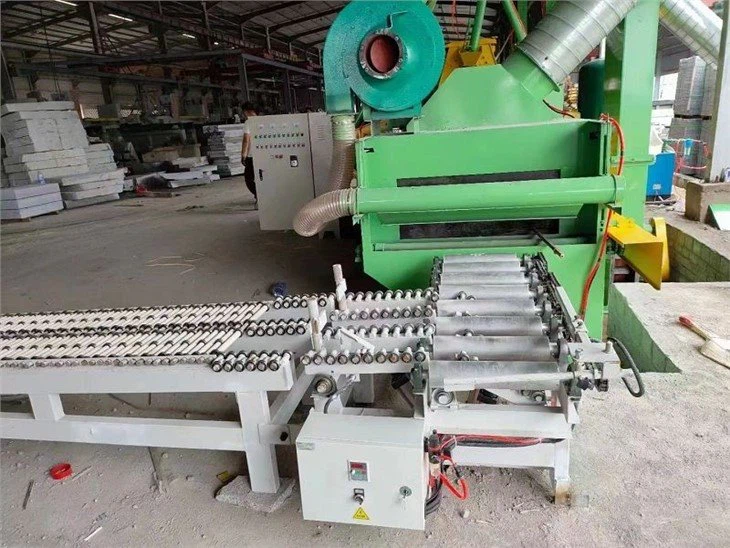

Silindir sistemi:

Makaralı tabla sistemi bir makaralı mil, redüktör, zincir dişlisi, zincir, zincir dişlisi kapağı ve contalardan oluşur. Bu sistem, iş parçasının odanın dışından kumlama alanına taşınmasından sorumlu olan iş parçasının taşıma kısmıdır. Kumlama alanında, iş parçasının üst yüzeyi tamamen temizlenir. İş parçası kumlandıktan sonra, sistem boşaltma için odanın dışına taşınır.
